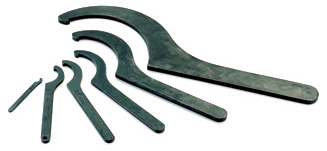

Klucze hakowe
Do dociągania nakrętek czopów, tuleji wciąganych oraz nakrętek luzujących tuleji wciskanych stosuje się klucze hakowe FAG serii HN../..
Przy pomocy kluczy hakowych można montować małe łożyska na czopach stożkowych a także na tulejach wciąganych lub wciskanych. Można również demontować tuleje wciskane używając kluczy hakowych i nakrętek luzujących.
Zestawy podwójnych kluczy hakowych
Podwójne klucze hakowe FAG 173556 i FAG 173557 przeznaczone są do montażu łożysk na tulejach wciąganych. Do każdego z zestawów dołączony jest jeden klucz dynamometryczny, który umożliwia dociągnięcie nakrętek przewidzianym momentem i dokładne pozycjonowanie łożyska w ustalonym miejscu. Na każdym kluczu zaznaczone są (wygrawerowane) położenia kątowe, wskazujące o jaki kąt należy obrócić nakrętkę podczas montowania określonego łożyska kulkowego wahliwego, aby podczas nasuwania łożyska uzyskać odpowiednie zmniejszenie luzu promieniowego.

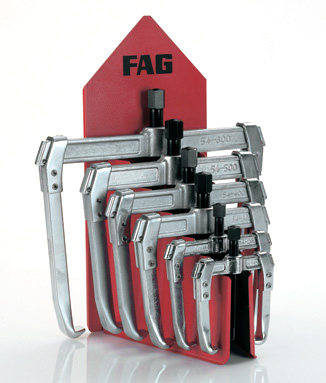

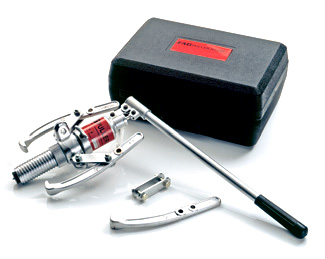

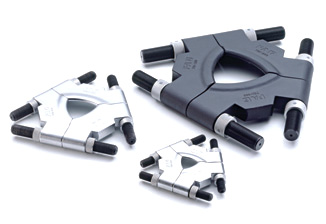

Ściągacze mechaniczne
Ściągacze stosowane są do demontażu łożysk tocznych, które osadzone są z pasowaniem mocnym na czopie lub w oprawie.
Ręczne pompy hydrauliczne
FAG oferuje jeden zestaw pomp ręcznych z pompą jednostopniową i trzy zestawy pomp ręcznych z pompą dwustopniową.
Pompy dwustopniowe mają wysoki wydatek w zakresie niskiego ciśnienia (do 50 bar) i przełączają się następnie automatycznie do stopnia wysokiego ciśnienia. Dzięki temu osiągana jest wysoka prędkość działania. Dla zwiększonego zapotrzebowania oleju dostarczane są pompy dwustopniowe, również z 8-mio litrowym zbiornikiem oleju (oznaczenie .8L).
Nakrętki hydrauliczne
Nakrętki hydrauliczne FAG przeznaczone są do osadzania elementów z otworem stożkowym na stożkowe czopy.
Główne obszary zastosowań:
- Nakrętki te stosowane są wówczas, gdy przy pomocy innych sposobów, np.: nakrętek łożyskowych lub śrub dociskowych, nie można uzyskać potrzebnych sił do właściwego osadzenia łożysk.
- Montaż łożysk z otworem stożkowym. Łożyska osadzane bezpośrednio na czopie stożkowym, na tulei wciąganej lub wciskanej.
- Nakrętki hydrauliczne stosuje się również przy demontażu łożysk osadzonych na tulejach wciąganych lub wciskanych.
Łącznki i reduktory ciśnieniowe

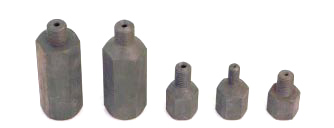

Łączniki i reduktory są dopasowane do gwintu końcówek przewodu ciśnieniowego i rurek ciśnieniowych.
Łączniki i reduktory w wykonaniu A (z uszczelnieniem) stosuje się przy ciśnieniu do 800 barów. Wykonanie B (z ostrą krawędzią) jest przydatne również, gdy ciśnienie przekracza 800 barów.
Elektryczne oprzyrządowania montażowe
Oprzyrządowania te są przydatne do montażu i demontażu średnich i dużych pierścieni wewnętrznych łożysk walcowych i igiełkowych. Do każdej wielkości łożyska wymagane jest oddzielne oprzyrządowanie. Obok oprzyrządowań niskonapięciowych dostarczane są przez FAG również oprzyrządowania na napięcia sieci.

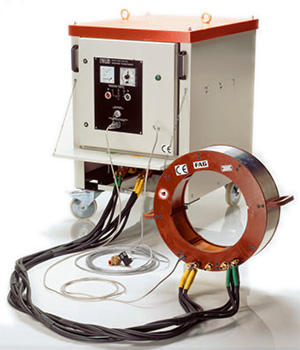

Oprzyrządowania niskonapięciowe
Indukcyjne oprzyrządowania FAG, eksploatowane przy bezpiecznym napięciu, są chłodzone wodą. Oprzyrządowanie przyłączone jest do transformatora, umieszczonego na wózku jezdnym, który może być zasilany dowolnym napięciem z sieci. Napięcie do urządzenia montażowego jest regulowane w zakresie 20 - 40 V.
FAG dostarcza transformatory do oprzyrządowań montażowych w pięciu różnych wielkościach: EFB20, EFB33, EFB50, EFB80, EFB125, dzięki czemu mogą być nagrzewane również pierścienie labiryntowe, sprzęgła, obejmy i inne części wirujące. Największy transformator umożliwia nagrzewania pierścieni wewnętrznych o ciężarze do 1200 kg , sprzęgieł do 600 kg, do wymaganych temperatur montażu 80 do 100ºC.
Nagrzewnice indukcyjne
Łożyska toczne a także inne wirujące elementy stalowe są często osadzane na czopach z pasowaniem mocnym. Większe części dają się również łatwo montować jeżeli wcześniej zostaną podgrzane (łożyska toczne do max. 120 °C ). Nagrzewać można metodami indukcyjnymi lub tradycyjnie (w piecu grzewczym, na płycie, w kąpieli olejowej).Metody nagrzewania indukcyjnego są szybkie i czyste. Nadają się do montażu seryjnego. Nagrzewa się łożyska kompletne, same pierścienie łożysk walcowych lub igiełkowych a także inne wirujące części stalowe, np.: pierścienie labiryntowe, sprzęgła, obejmy, itp...
Zalety:
- Szybka i energooszczędna praca
- Przydatne do łożysk tocznych i innych części stalowych o kształcie pierścieni
- Duże bezpieczeństwo
- Przyjazne dla środowiska, bezolejowe
- Równomierne, kontrolowane nagrzewanie
- Łatwa obsługa
- Automatyczne odmagnesowanie
- Bardzo ekonomiczne poprzez możliwość optymalnego doboru wielkości przyrządu do potrzeb.

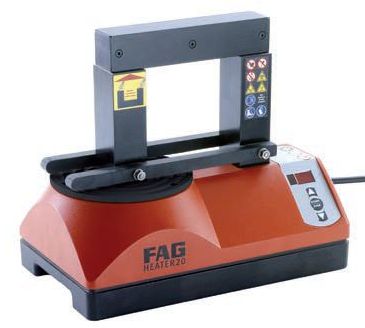

Heater 20 Przenośna nagrzewnica indukcyjna dla mniejszych obrotowo-symetrycznych elementów oraz łożysk.
- Elementy do max. 20kg
- Od 10 mm średnicy wewnętrznej
- Nieskomplikowana w użyciu
- Ciężar tylko 17 kg
- Wytrzymała poręczna chroniąca urządzenie walizka transportowa

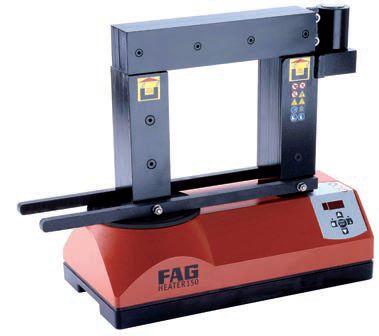

Heater 150 Stacjonarna nagrzewnica indukcyjna z uchylną zworą. Pionowe lub poziome usytuowanie elementów nagrzewanych.
- Elementy do max. 150 kg
- Od 20 mm średnicy wewnętrznej
- Uchylna zwora ułatwia zakładanie elementów
- Oszczędność czasu przy poziomym usytuowaniu elementu nagrzewanego
- Napięcie zasilania 400V
Heater 600 Stacjonarna nagrzewnica indukcyjna do nagrzewania najcięższych łożysk.
- Elementy do max. 600 kg
- Od 55 mm średnicy wewnętrznej
- Uchylna zwora ułatwia zakładanie elementów
- Oszczędność czasu przy poziomym usytuowaniu elementu nagrzewanego
- Napięcie zasilania 400V

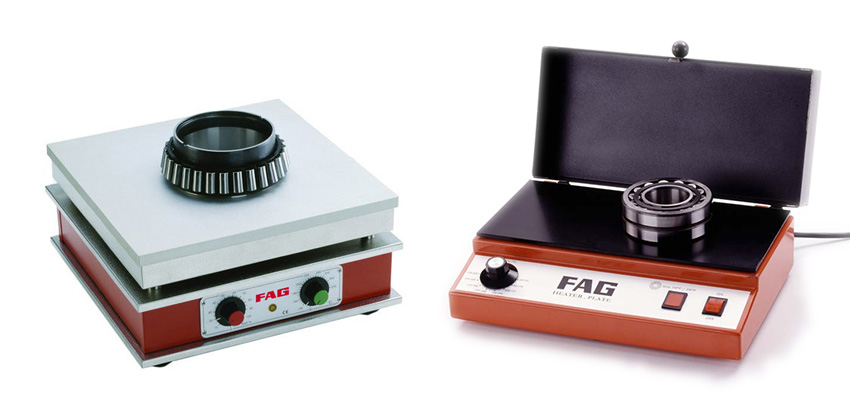

Płyty elektryczne
Łożyska z otworami cylindrycznymi osadzane na czopach z pasowaniem ciasnym są nagrzewane do montażu. Wystarczające powiększenie wymiarów uzyskuje się przy temperaturach 80º do 100ºC. Podczas nagrzewania łożysk tocznych, temperatura powinna być dokładnie kontrolowana np.: miernikiem temperatury FAG 175830. W żadnym przypadku nie należy przekraczać temperatury 120ºC, aby nie spowodować zmian w strukturze i twardości materiału. Łożyska toczne można nagrzewać na płycie elektrycznej z regulowaną temperaturą. Podczas nagrzewania należy łożysko osłonić blaszaną pokrywą oraz kilkakrotnie obracać, aby było równomiernie ciepłe.
Pierścienie nagrzewające
Pierścienie nagrzewające stosuje się do zdejmowania pierścieni wewnętrznych łożysk walcowych i igiełkowych, bez obrzeży lub z jednym obrzeżem. Zaleca się pierścienie nagrzewające do zdejmowania, okazjonalnie, małych lub średnich pierścieni o średnicy otworu 50 do 200 mm. Zależnie od wielkości pierścienia nagrzewanie trwa od 5 do 30 sek. Pierścienie nagrzewające wykonane są z metali lekkich z promieniowo wykonanymi szczelinami. Izolowane cieplnie rękojeści ułatwiają manipulowanie przyrządem.
Pierścienie nagrzewa się na płycie elektrycznej (FAG 172017 lub FAG 172018) do temperatury 200 … 300ºC i nasadza na pierścień przewidziany do demontażu. Pierścień łożyskowy należy po zdemontowaniu natychmiast wyjąć z pierścienia nagrzewającego aby uchronić go przed przegrzaniem. Do każdej wielkości łożyska wymagany jest oddzielny pierścień nagrzewający.

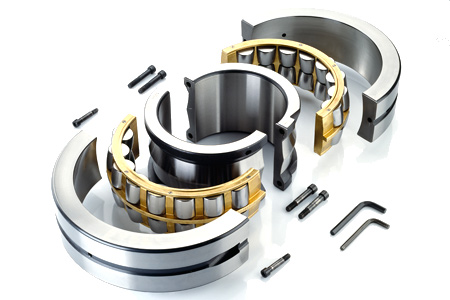

Łożyska baryłkowe dzielone
Dzielone łożyska baryłkowe FAG stosuje się przede wszystkim tam, gdzie wymiana łożyska nie dzielonego wymaga znacznego nakładu prac dodatkowych.
Zalety
- Szybka wymiana łożyska
- Bardzo prosty montaż
- Skrócony okres przestoju maszyny
- Nie jest konieczny demontaż napędów, sprzęgieł itp.
- Nie ma potrzeby oddzielania łączonych wałów
- Nie jest konieczne osiowanie wału
Łożyska baryłkowe dzielone umożliwiają znaczną oszczędność czasu i ogromną redukcję kosztów.
Cechy charakterystyczne
- Pierścienie wewnętrzny i zewnętrzny oraz segmenty koszyka są dzielone
- Otwór walcowy, bezpośredni montaż na wale
- Dzięki odpowiednio dobranym wymiarom zastępują łożyska nie dzielone na tulejach wciąganych
- Wysoka trwałość dzięki sprawdzonej wzmocnionej konstrukcji wewnętrznej typu E
- Pasują do istniejących dzielonych opraw wolnostojących, przeróbki nie są konieczne
- Przejmują duże siły osiowe
- Zdolność do dynamicznych wychyleń kątowych
Obszerny program produkcji obejmuje standardowe serie 222, 230 i 231 o wymiarach metrycznych i calowych dla średnic wałków od 55 mm i od 2 3/16 cala.
Zastosowania
Łożyska baryłkowe dzielone znajdują zastosowanie w prawie wszystkich gałęziach przemysłu. Obszar zastosowań rozciąga się od wielopodporowych wałów do trudno dostępnych miejsc zabudowy, jak np.:
- Napędy wciągarek i taśmociągów
- Urządzenia transportowe
- Windy i schody
- Konwertory
- Instalacje COS
- Chłodnie pokroczne
- Maszyny papiernicze
- Dmuchawy i wentylatory
- Mieszalniki
- Kruszarki
- Instalacje do wzbogacania
- Napędy pieców rurowych
